LE CHATEAU
Restitution virtuelle du château de Clagny, vers 1680.
Réalisation d'Hervé Grégoire, 2011.
Tous droits réservés.
L'aspect extérieur du château nous est très bien documenté, grâce à un recueil de gravures. La situation est tout autre au sujet des intérieurs, encore que les rares sources iconographiques donnent des indices précieux.

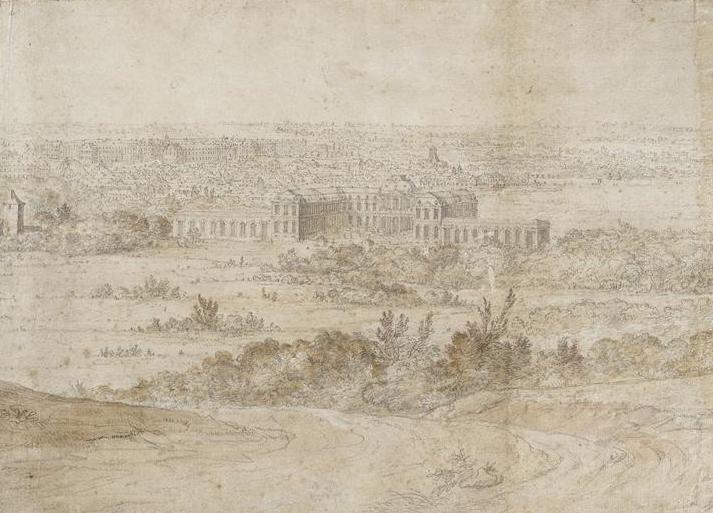

Vue perspective du château, de la ville de Versailles et du château de Clagny vers 1680
Adam Van der Meulen 1632-1690)
Versailles, châteaux de Versailles et de Trianon, Dépôt du Musée de Reims
MV7890 ; inv dessins 784
LA FACADE DU COTE DE L'ENTREE

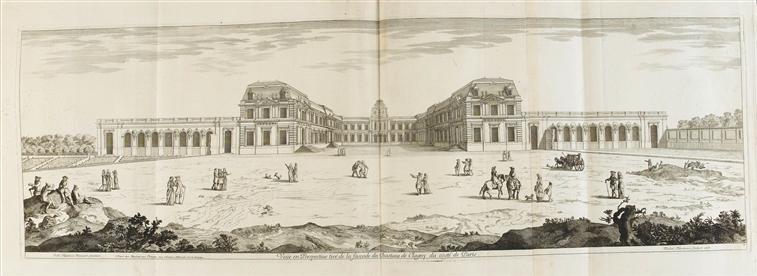

"Le palais de Clagny, près Versailles, Veüe du côté de Paris"
Recueil de gravures Grosseuvre 54 Planche 64 :
vue perspective du château de Clagny à Versailles prise depuis l'avenue d'entrée en 1705
Par Nicolas de Fer (1646-1720)
Versailles, châteaux de Versailles et de Trianon
La façade d'entrée du château de Clagny.
Restitution de la façade d'entrée du château de Clagny.
Google Image Sketchup, Hervé Grégoire 2010.
Reconstitution 3D du château de Clagny : la cour d'entrée.
Google Image Sketchup, Hervé Grégoire 2010.

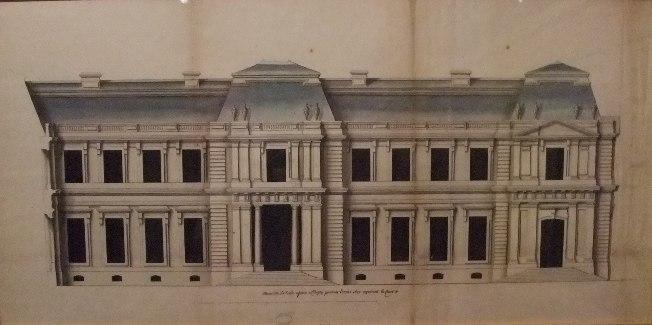

Elévation sur cour de l’aile droite du château de Clagny,
1677, Plume et lavis, Dessin attribué à François Cauchy
Paris, Archives Nationales, Photo : Didier Rykner
Comparez ce dessin avec l'image précédente en restituant le volume.

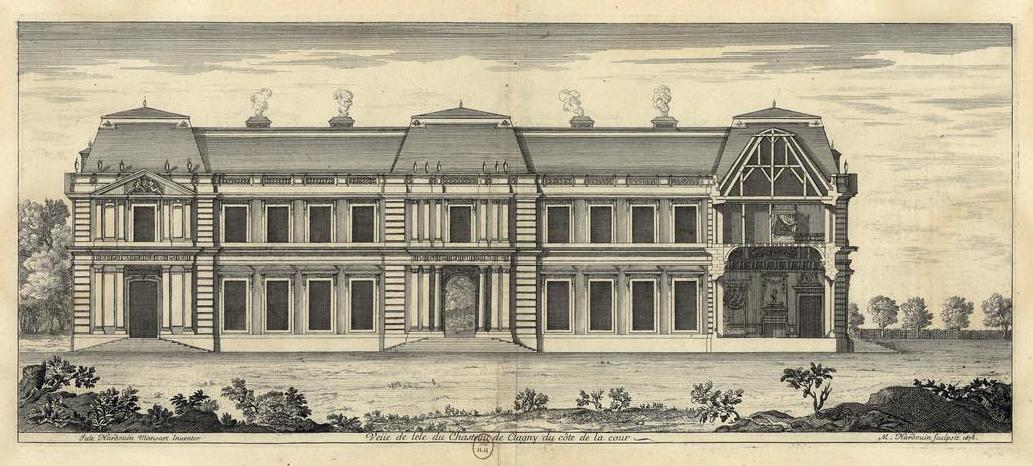

"Veüe de tête du Chasteau de Clagny du côté de la cour"
Livre de tous les plans, profils et élévations tant en perspective que géométralle ["sic"]
du chasteau de Clagny... près Versailles... mis en lumière par Michel Hardoüin,...
par Michel Hardouin, gravé en 1678 et imprimé en 1680.
Bibliothèque nationale de France, département Estampes et photographie, PET FOL-HA-10
Cette coupe représente le château depuis la cour. La représentation est la même que le dessin précédent, puisque les deux façades étaient identiques, symétriquement. Notez la représentation sur la droite, peut-être fantaisiste, du décor intérieur. Et comparez la hauteur sous plafond des pièces du rez-de-chaussée, très élevée, par rapport à celle du premier étage.
Le fait que les pièces principales du château soient situées au rez-de-chaussée est atypique pour un château français, et préfigure déjà le pavillon royal du château de Marly, réalisé également par Hardouin-Mansart.
LA FACADE SUR LES JARDINS
Restitution du château de Clagny par ANDREW ZEGA & BERND H. DAMS
voir leur
site internet qui présente certaines de leurs réalisations :
http://www.architecturalwatercolors.com/

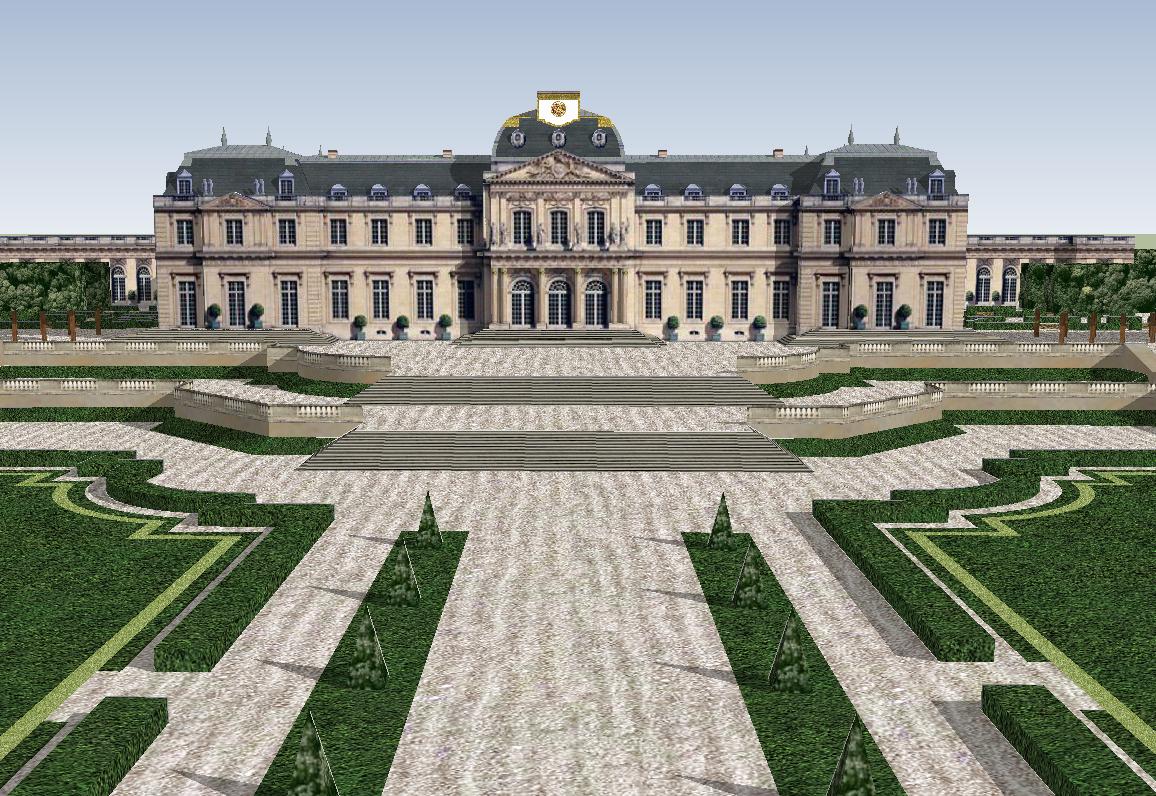

La façade sur jardins du château de Clagny.
Google Image Sketchup, Hervé Grégoire 2010.

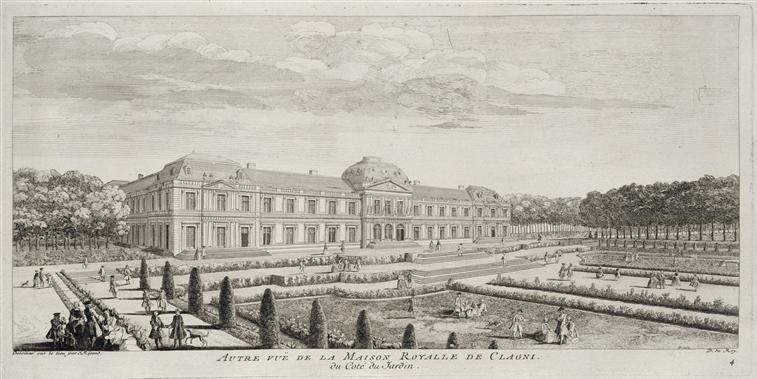

"Autre vue de la Maison royalle de Clagni du côté des jardins"
gravure du XVIIIe siècle. vers 1730
Versailles, châteaux de Versailles et de Trianon
Recueil de gravures Grosseuvre 150 Planche 95
LES PLANS
DU CHATEAU DE CLAGNY
LE SOUS-SOL

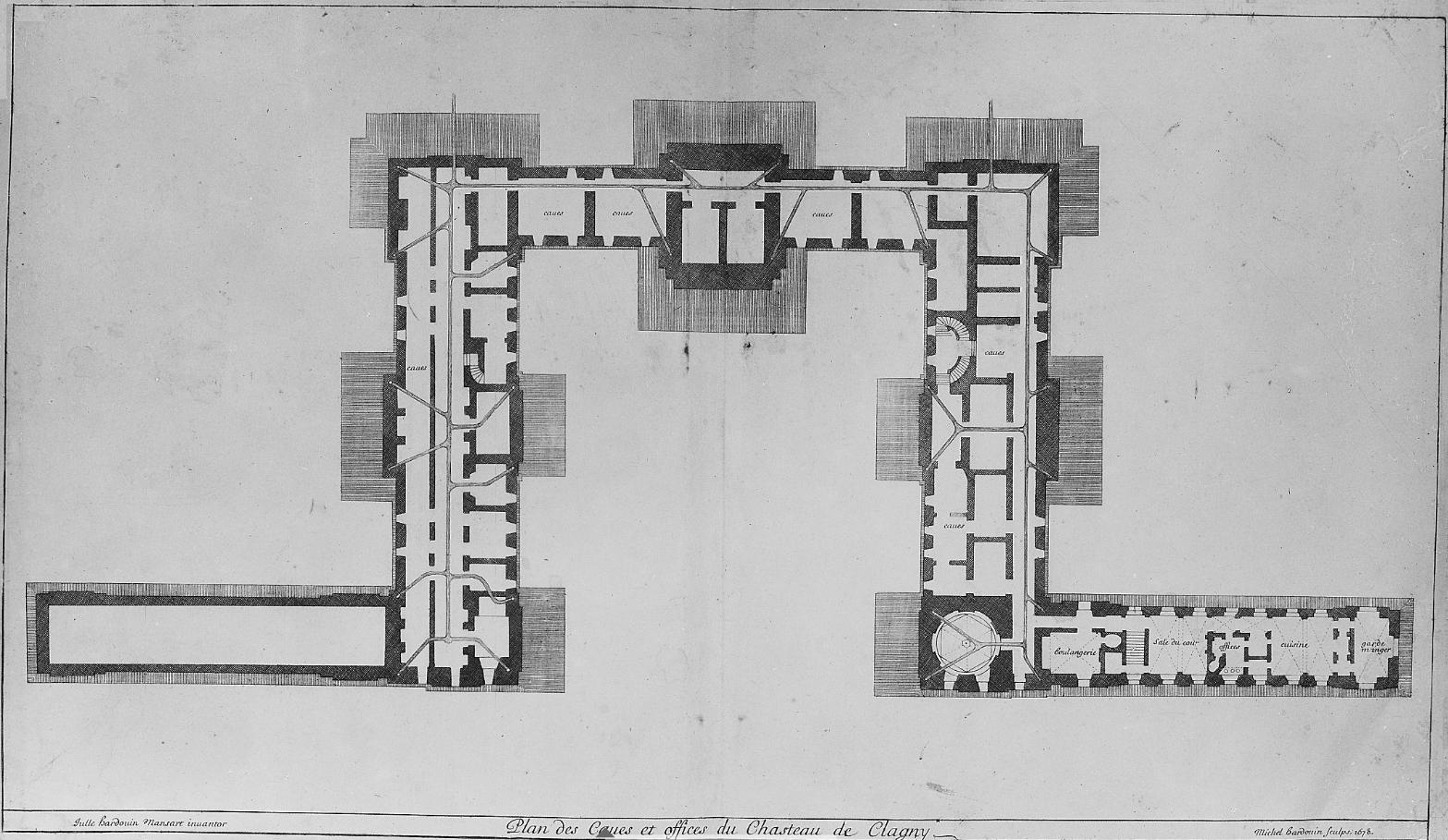

"Plan des caves et offices du Chasteau de Clagny" 1678
"Julle Hardouin Mansart inventor"
LE REZ DE CHAUSSEE

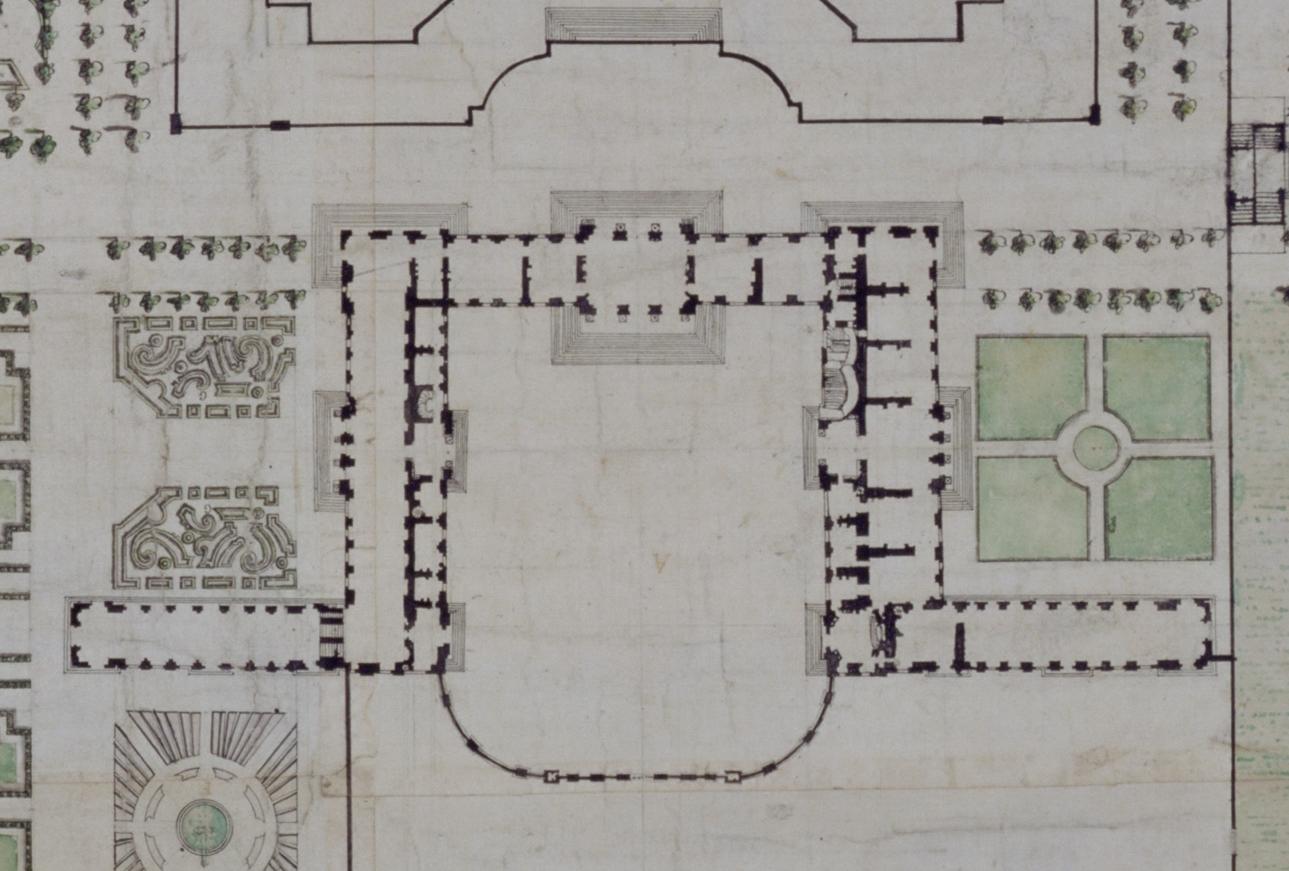

Détail du plan du château et des jardins de Clagny [Versailles] dessiné par Maraine, XVIIe siècle.
Dessin conservé aux Archives Départementales des Yvelines, INV A 73.

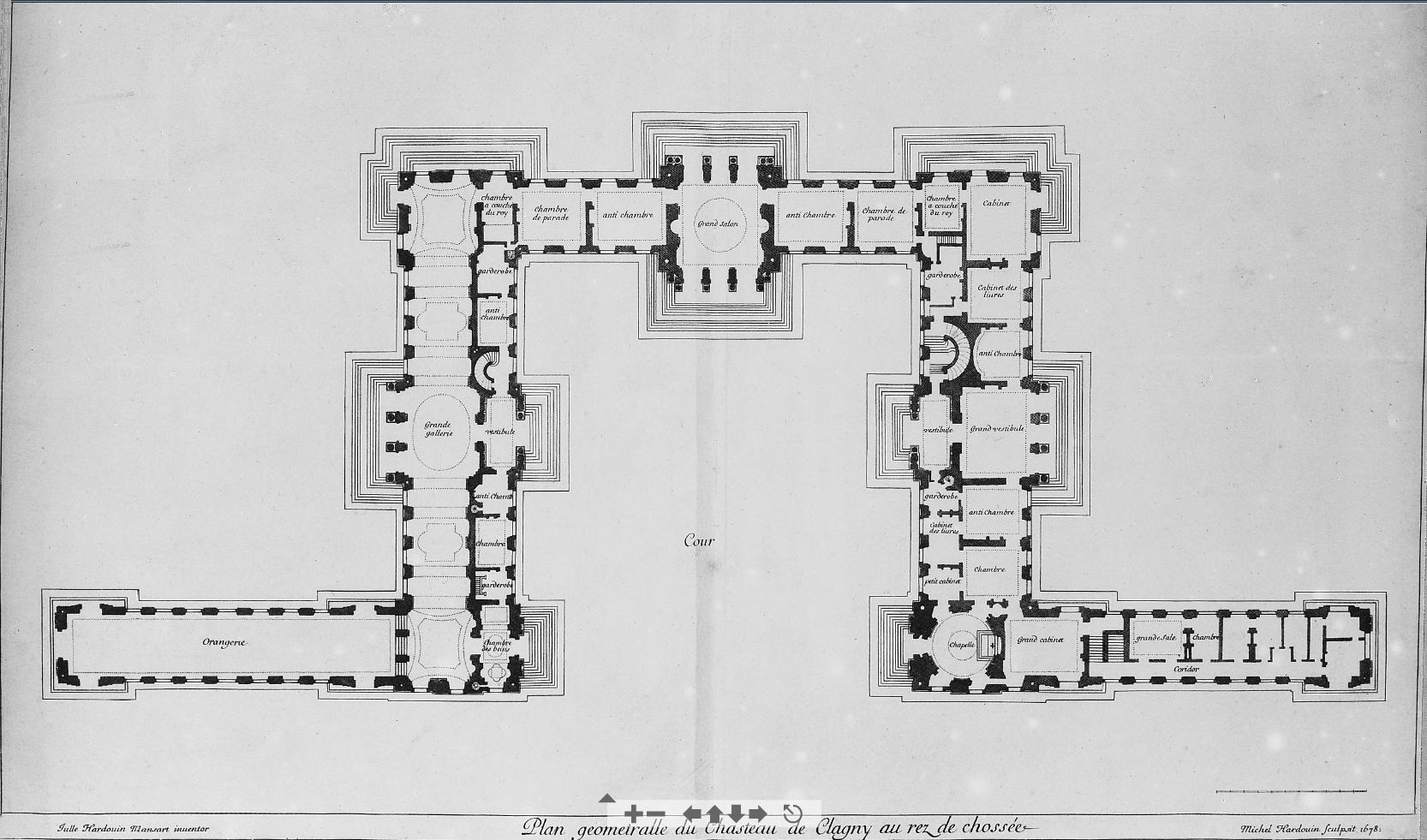

"Plan geometralle du Chasteau de Clagny au rez de chossée" 1678
"Julle Hardouin Mansart inventor"
LE PREMIER ETAGE

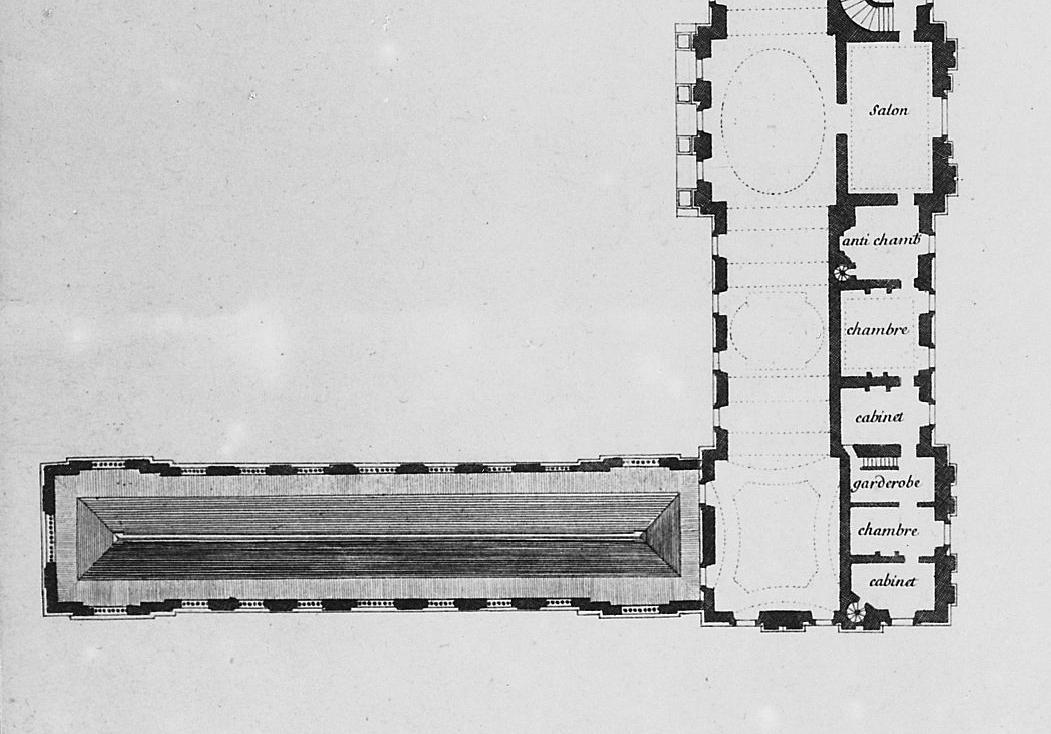

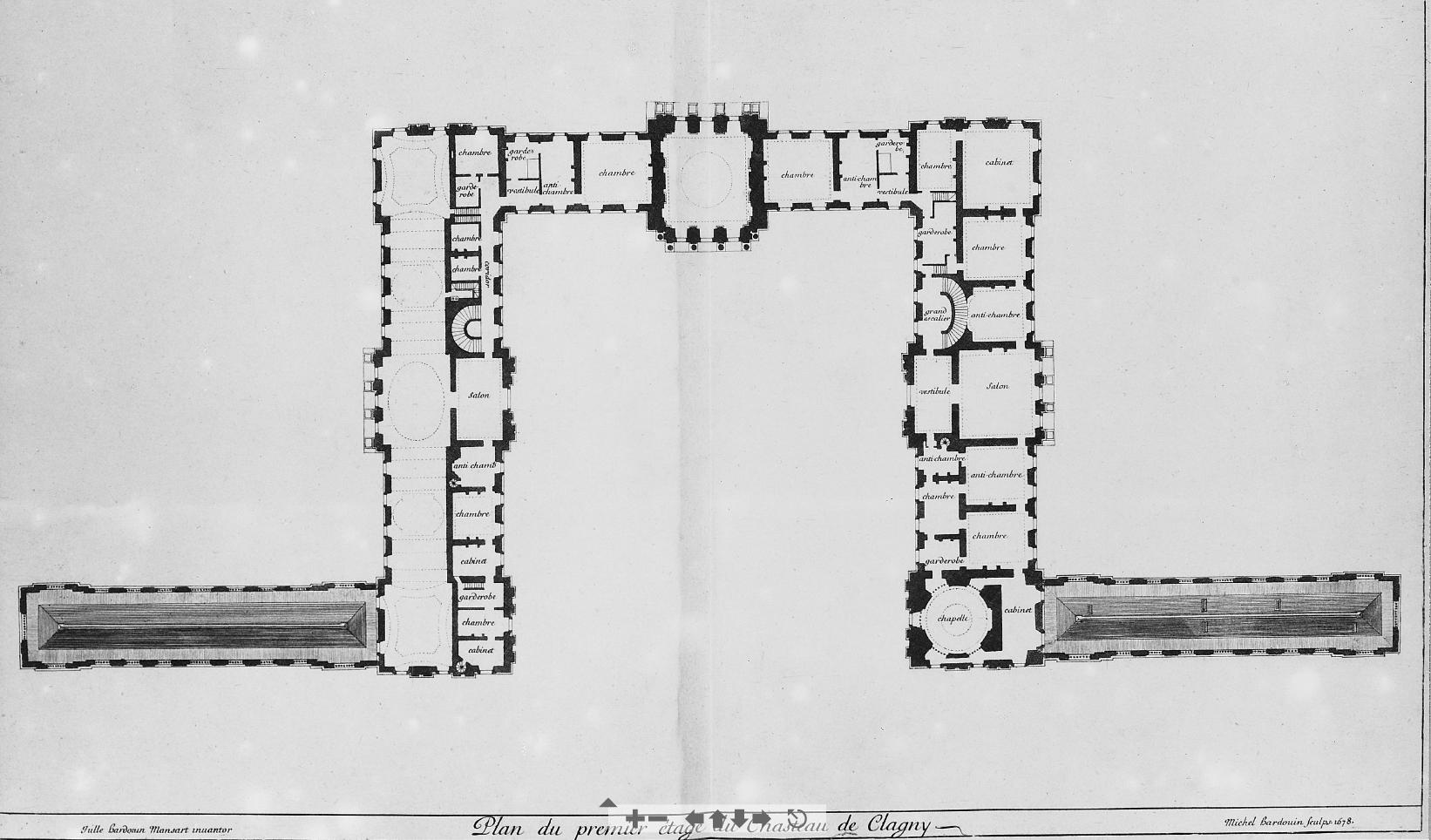

"Plan du premier étage du Chasteau de Clagny" 1678
"Julle Hardouin Mansart inventor"
PROJET DE FACADE NON REALISE
POUR LE CHATEAU DE CLAGNY
Projet pour le château de Clagny, non réalisé,
Restitution par ANDREW ZEGA & BERND H. DAMS
L'INTERIEUR DU CHATEAU
LE GRAND SALON CENTRAL

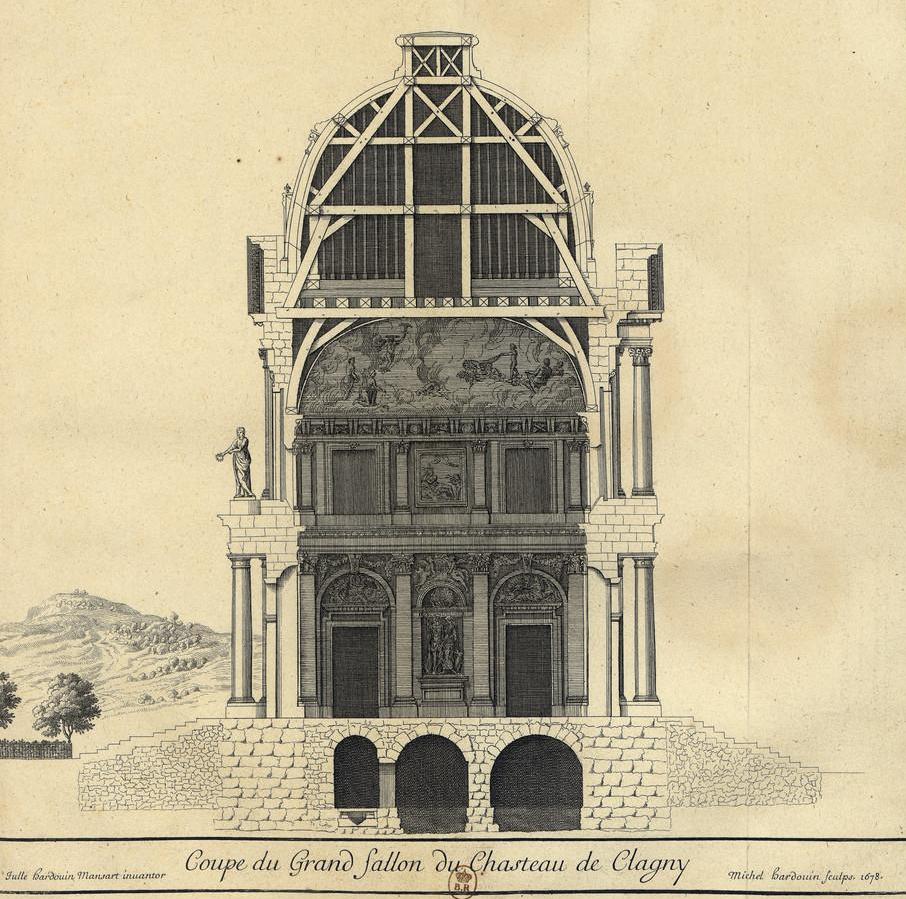

"Coupe du Grand Sallon du Chasteau de Clagny"
Livre de tous les plans, profils et élévations tant en perspective que géométralle ["sic"] du chasteau de Clagny... près Versailles... mis en lumière par Michel Hardoüin,...
par Michel Hardouin, gravé en 1678 et imprimé en 1680.
Bibliothèque nationale de France, département Estampes et photographie, PET FOL-HA-10
Le grand salon est la pièce centrale du château, et la plus importante avec la Galerie et l'Orangerie. Ses proportions peuvent rappeler les grands salons de Vaux ou de Meudon, de forme ovale, et annonce le volume du salon octogonal du pavillon royal du château de Marly. Remarquez le décalage entre la voûte réelle du plafond et la toiture extérieure du pavillon, beaucoup plus élevée.

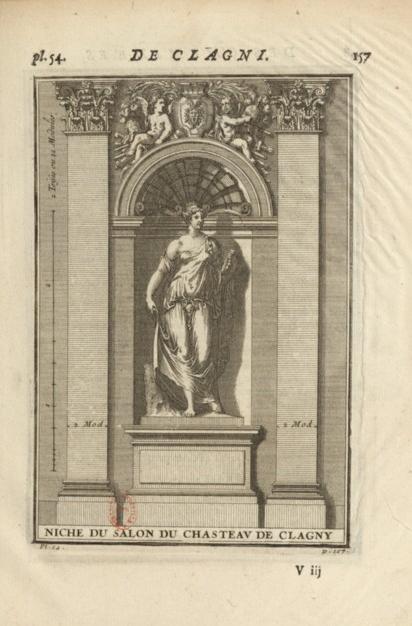

"Niche du salon du chasteau de Clagny"
Cours d'architecture qui comprend les ordres de Vignole, avec des commentaires,
les figures et descriptions de ses plus beaux bâtimens et ceux de Michel Ange... Planche 54 1710
BNF Textes imprimés et illustrés V 8944
Deux niches similaires étaient situées dans le grand salon central.
Sur l'image précédente, on découvre d'ailleurs l'emplacement central de cette niche.
LA "GRANDE GALLERIE"
DU CHATEAU DE CLAGNY

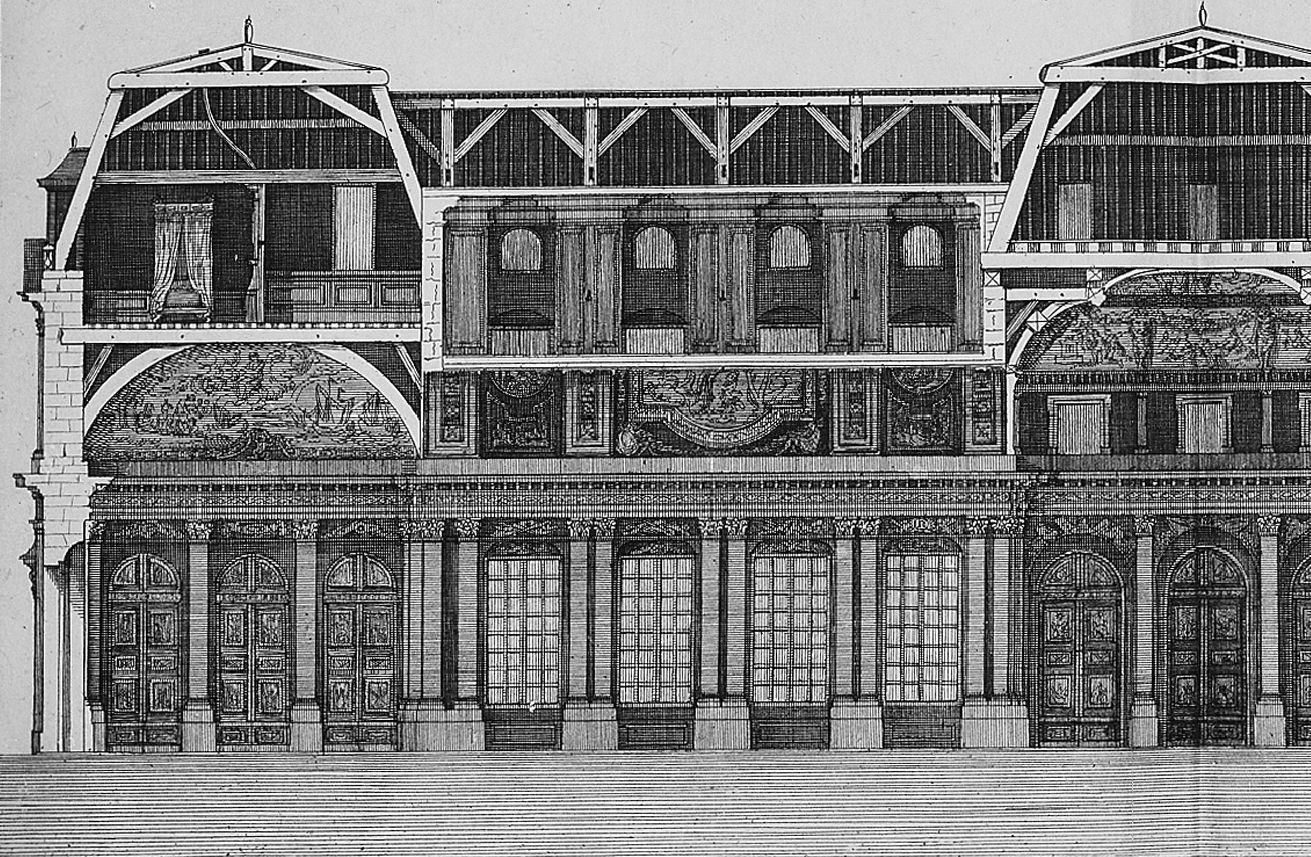

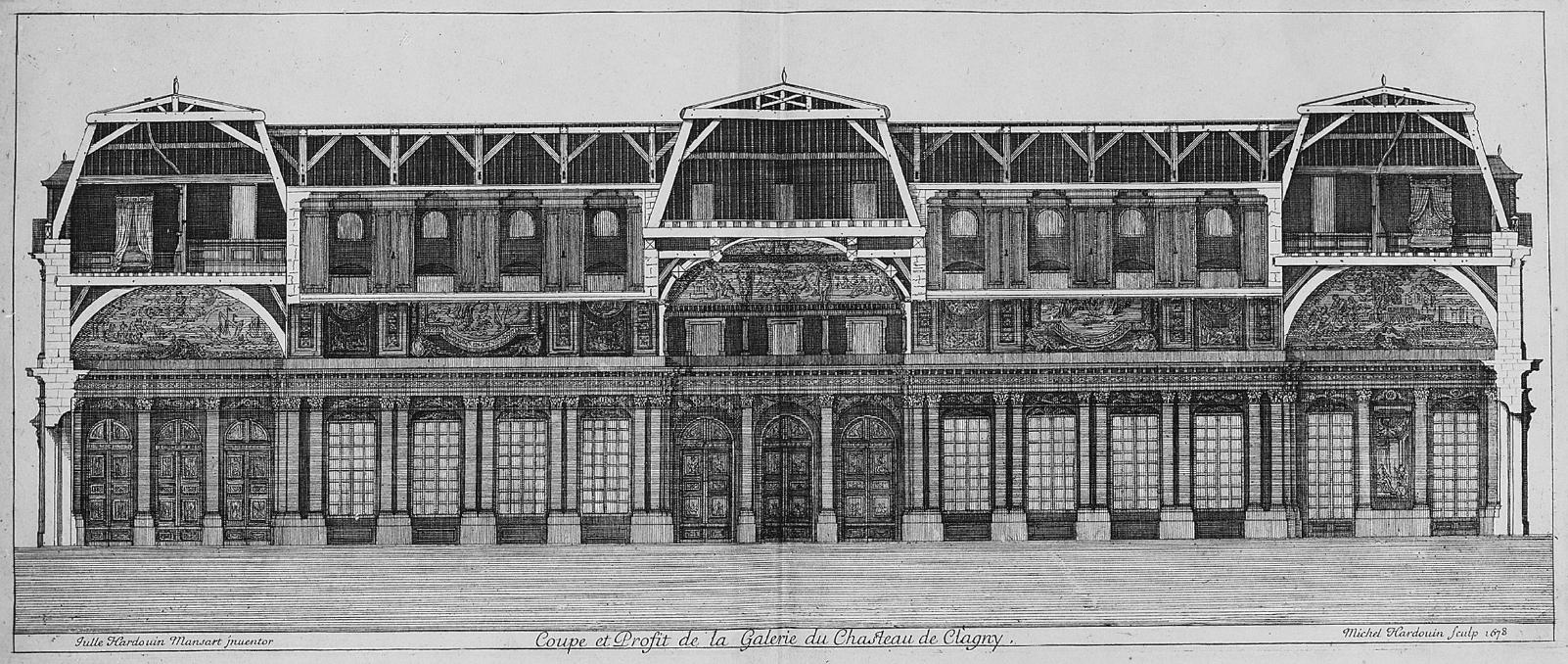

"Coupe et Profit (sic) de la Galerie du Chasteau de Clagny"
On peut la considérer comme le pendant de la Galerie des Glaces.

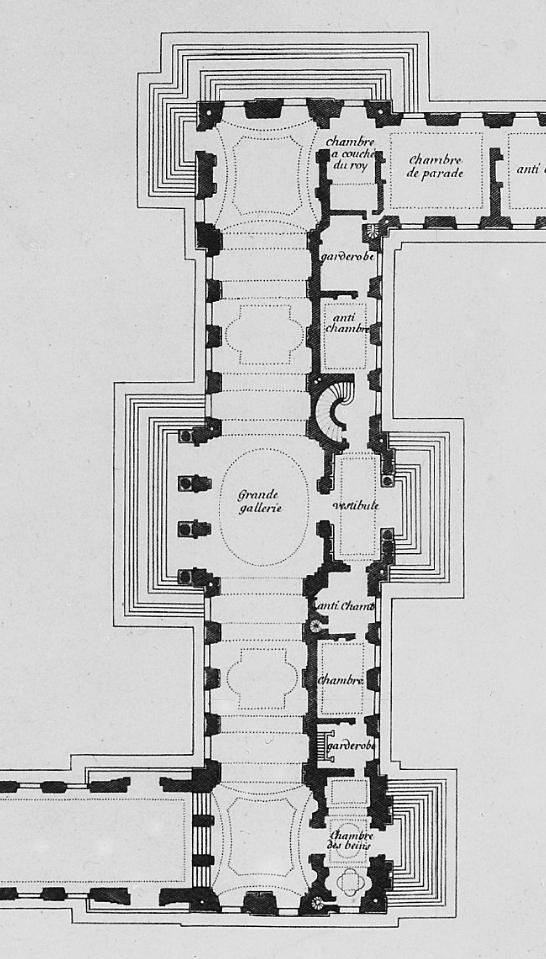

Le plan de la Galerie de Clagny.
On ne peut que constater la splendeur du plan de la galerie.

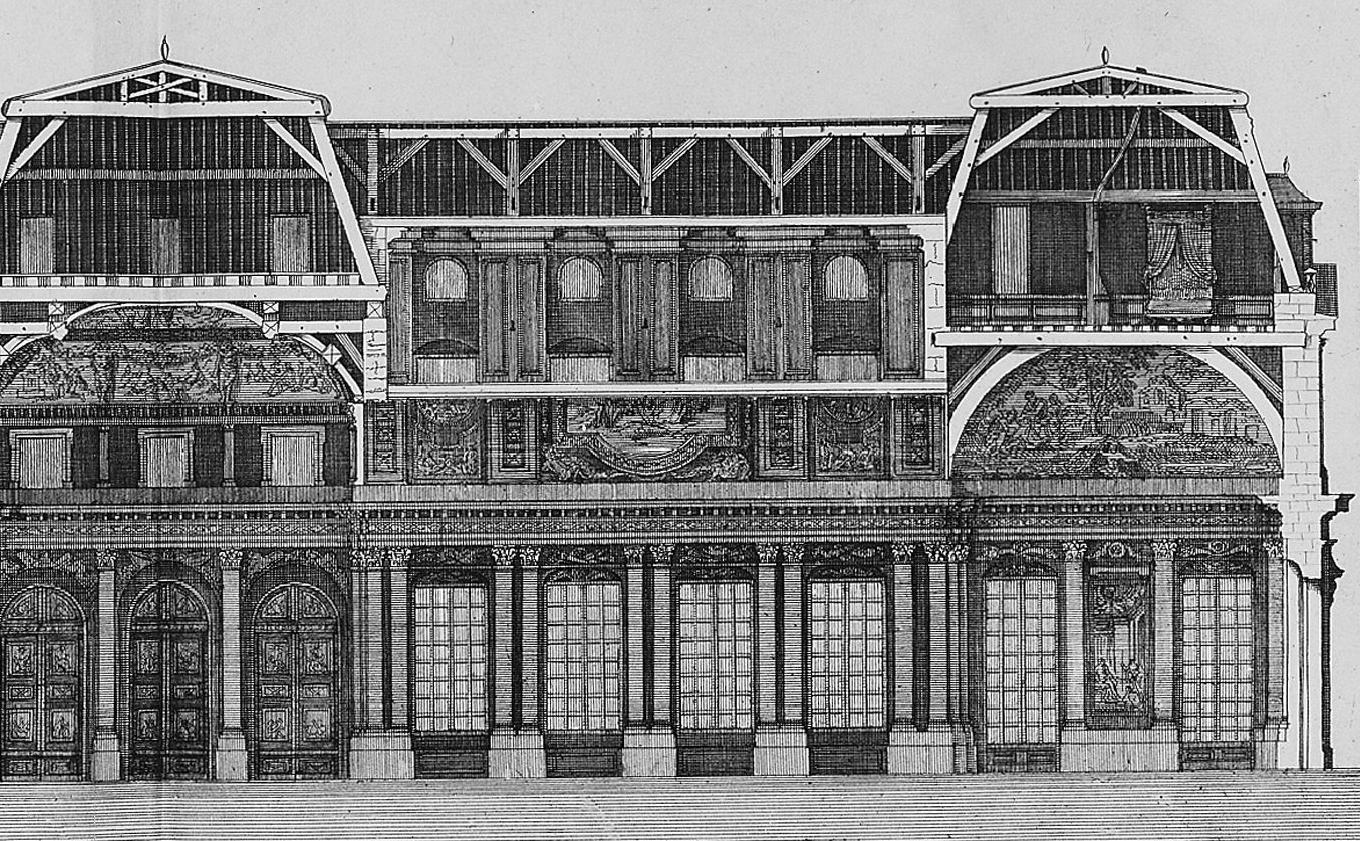

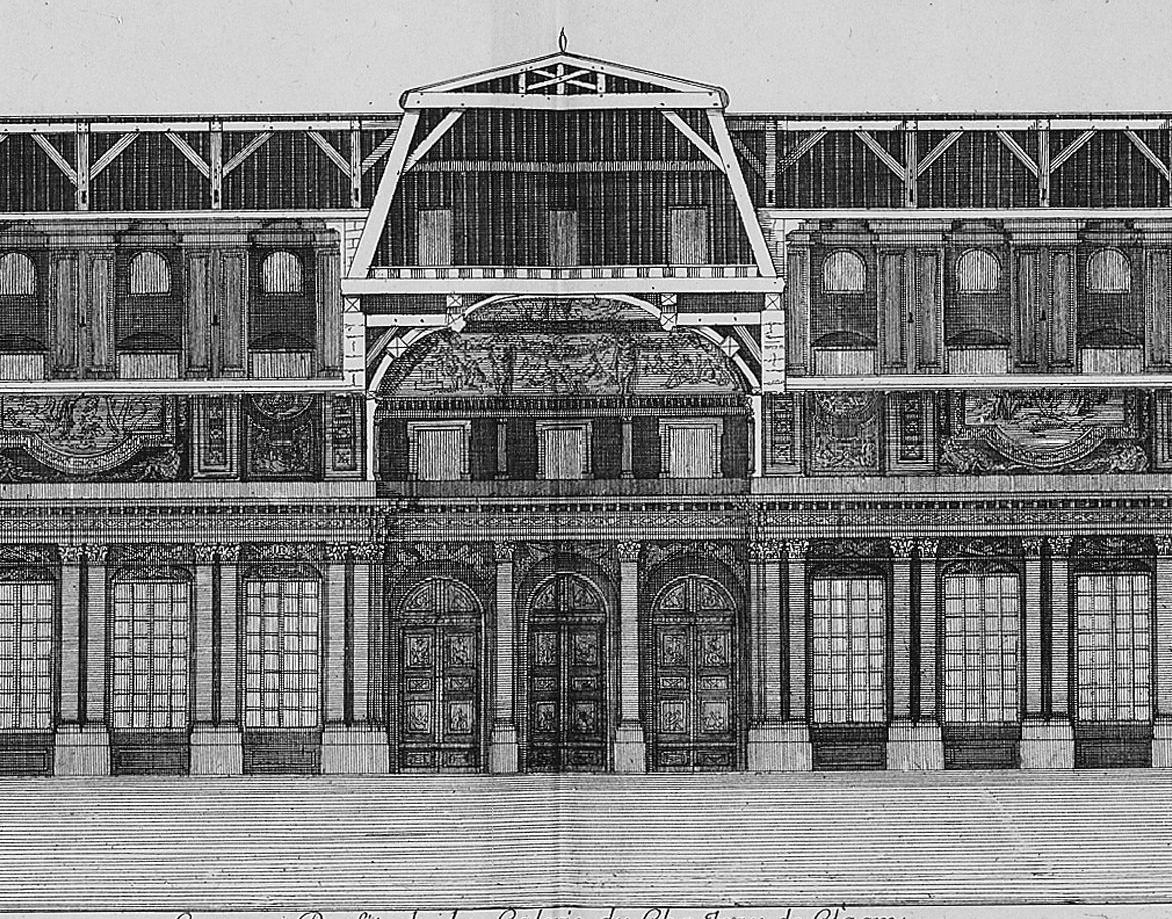

La partie Est de la Galerie de Clagny. (vers l'entrée)
La partie centrale de la Galerie de Clagny.
La partie Ouest de la Galerie de Clagny. (vers l'Etang)
La restitution virtuelle de la Grande Galerie
Essai de restitution virtuelle de la Grande Galerie du château de Clagny.
Réalisation de l'auteur, 18 octobre 2011, tous droits réservés.
La restitution virtuelle de la pièce nous montre qu'il s'agissait de l'un des plus beaux volumes créés au Grand Siècle. Sa taille n'a rien à envier à la Galerie des Glaces, qui lui est postérieure. Le plus impressionnant était sans doute le jeu sur les différents volumes des voûtes et dômes. Notre restitution nous semble être la première exécutée. Bien que schématique, celle-ci a le mérite de montrer l'ampleur de cette réalisation.
Vision de la voûte centrale de la Grande Galerie du château de Clagny.
Réalisation de l'auteur, 18 octobre 2011, tous droits réservés.
Le jeu sur les volumes sont plus complexes qu'ils n'y paraissent. On ne trouve pas au sein de la galerie des glaces un tel travail sur les volumes. On retrouve ici le Jules Hardouin-Mansart qui se joue de la pesanteur, tel le fameux plafond de pierre de l'hôtel de ville d'Arles. Ici, l'utilisation de poutres de bois permet de créer une réalisation pour le moins virtuose.
Essai de restitution virtuelle de la Grande Galerie du château de Clagny.
Réalisation de l'auteur, 18 octobre 2011, tous droits réservés.

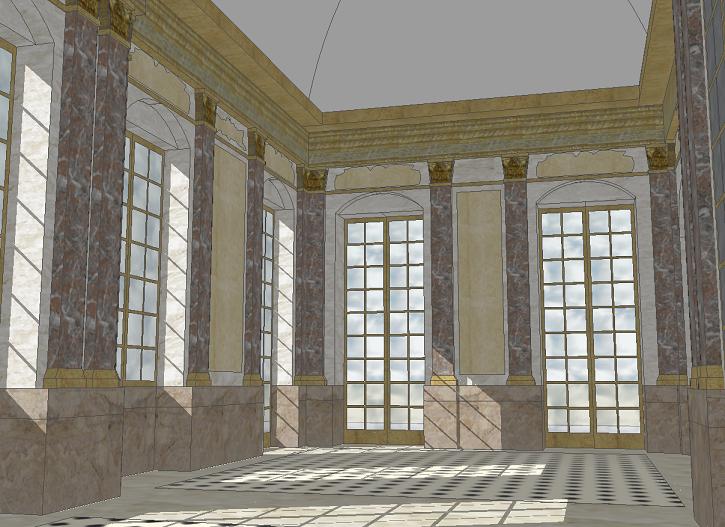

Le spectateur est ici placé au bout de la Galerie, à l'Ouest,
du côté des jardins et du château de Versailles, qui devait y être visible.
Trois portes-fenêtres permettent d'accéder aux merveilleux jardins.

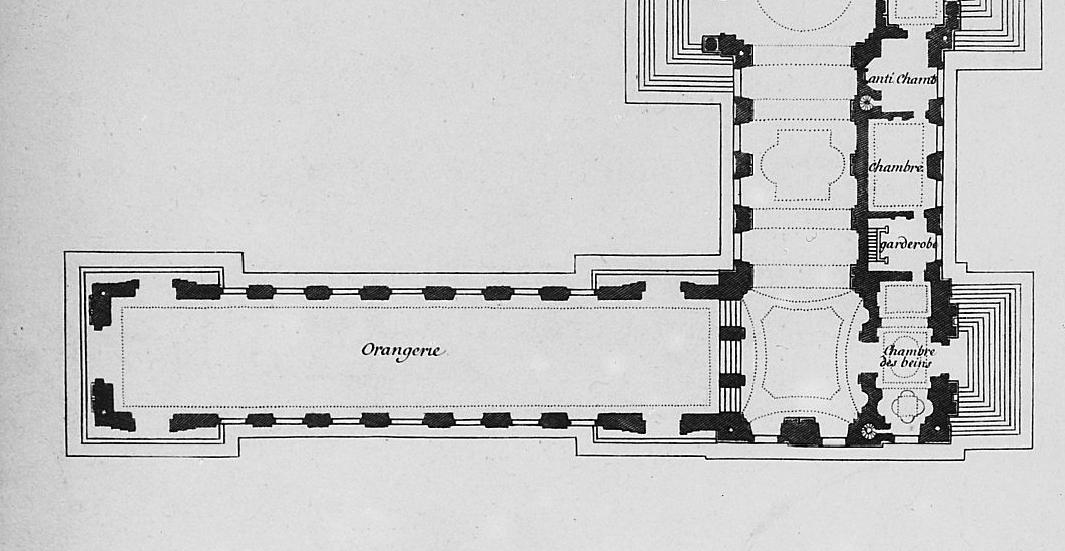

L'ORANGERIE DE CLAGNY

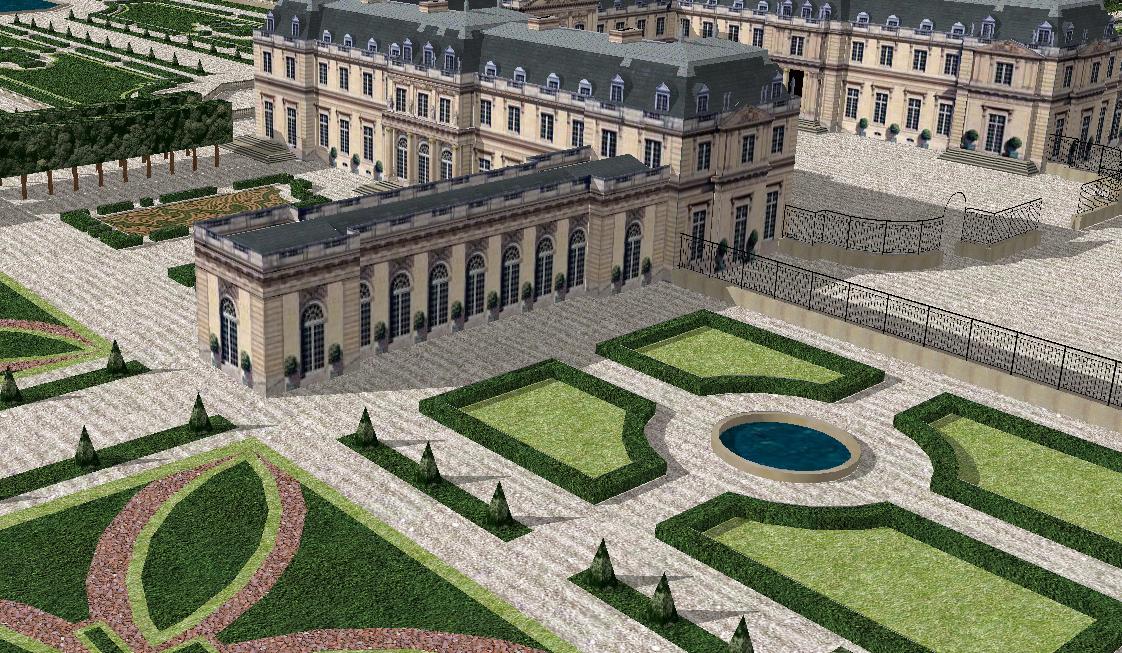

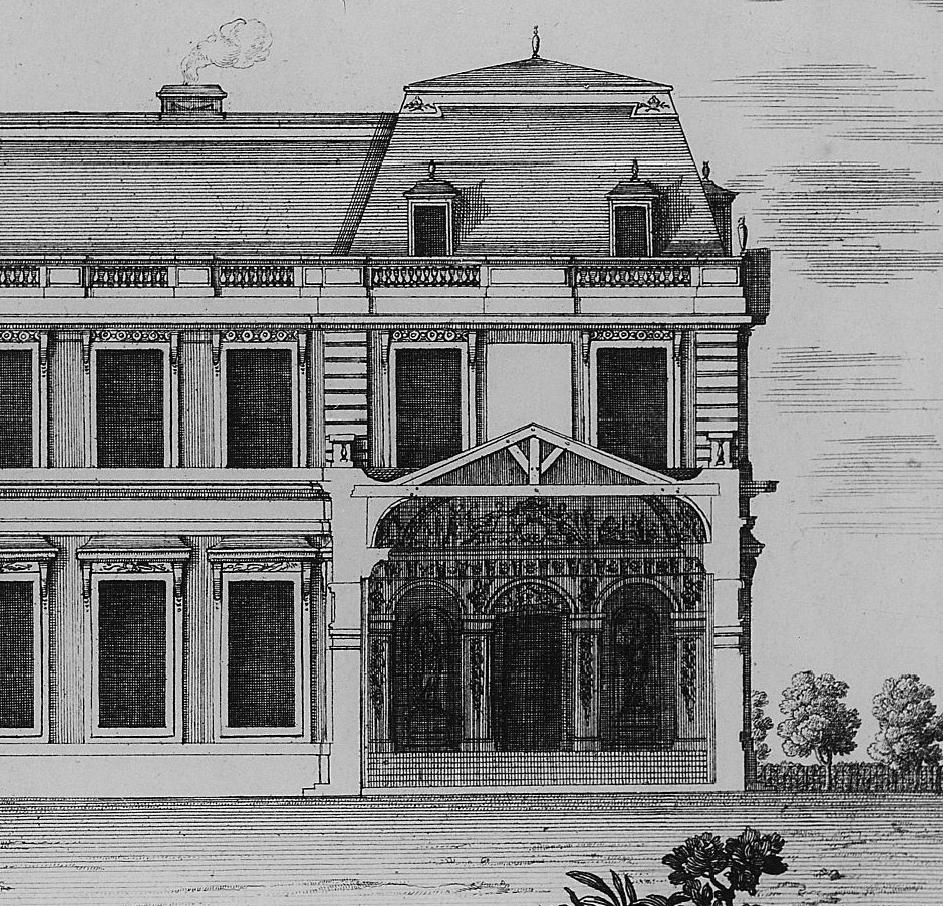

L'Orangerie du château de Clagny.
